测量对象

4冲程柴油发动机

传感方式

检测燃油喷射时在燃油管内所产生脉动信号

适配传感器

CP-044(选购件)

运算方式

周期运算方式

测量间隔

1秒+1周期以内

显示器

5位液晶显示，带背景照明 (字高：10.2mm)

显示刷新时间间隔

1 ± 0.2s

显示单位

r/min、r/s

测量范围

400 ～ 8000 r/min (采用 r/s 单位时，可用左例 r/min 的指标除以60来求得)

测量精度

显示值(*) × (±0.02%) ± 1位 　
(*显示值为不带小数点的计数值。)

记忆储存功能

ZUI大可储存20个数据

溢出功能

当测量值超出测量范围时，有溢出(ERROR记号)显示

转速上限警告功能

当转速测量值超出预先设定的上限值时，有上限警告(↑记号)显示

触发电平调节功能

本体右侧安装有旋钮可调节

模拟输出

与转速显示相对应
输出电压：0 ～ 1 V / 0 ～ 满量程(全量程可任意设置)
变换方式：10 bit D/A变换
直线性：± 1 % / 满量程
输出信号刷新时间：小于50 ms + 1个周期的时间
温度稳定性：±0.05% / 满量程 / ℃(零点与量程)
设定误差：±0.5% / 满量程
负载阻抗：大于100 kΩ

监控输出

用来监控来自传感器的信号(与模拟输出切换使用)

脉冲输出

每检测出一个信号，则输出一个脉冲
输出电压：Hi 电平 大于+4.5V；Lo电平 小于+0.5V
输出电平的逻辑理论：正逻辑
负载阻抗：大于100 kΩ

使用温度范围

0 ～＋40℃

保存温度范围

－10℃ ～＋50℃

电 源

7号干电池(1.5V)×4节，或采用专用AC交流电源适配器PB-7080(选购件)

电池寿命

大于32小时(背景照明OFF时)、8小时(背景照明ON时)

电池不足的告警显示

当电池电压降至约4.4 V以下时，会出现电池不足的告警(LOW记号)显示。

外形尺寸

186.5（W）× 47.5（H）× 66（D）mm

重 量

约280g (包括电池)

附属品

7号干电池×4节、AX-501输出信号电缆、便携提箱

选购件

PB-7080 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m)

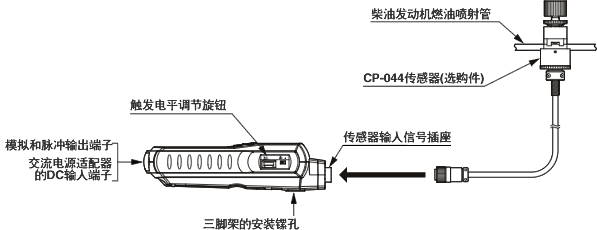

CP-044 燃油喷射脉动传感器

测量对象

柴油发动机

传感方式

用压电信号传感器检测出燃油喷射时的脉动信号

可测燃油管径

φ4 ～ 8 mm

传感器耐压缩力

1960 bar

测量范围

400 ～ 6000 r/min

输出信号

脉冲信号

信号电缆

特殊耐热电缆4.9 m　(传感器直接抽头) — (R03PB6M插头)

使用温度范围

0 ～ ＋80℃

外型尺寸

φ 32 × 72 mm

重量

約 120 g
