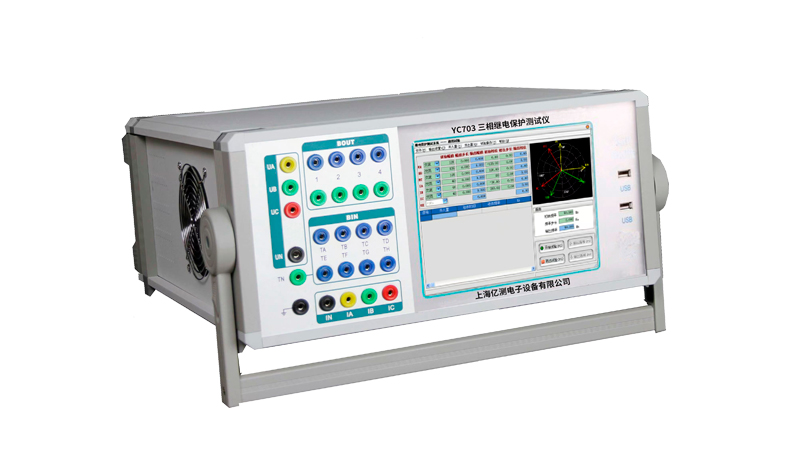

YC703 六相继电保护综合测试仪

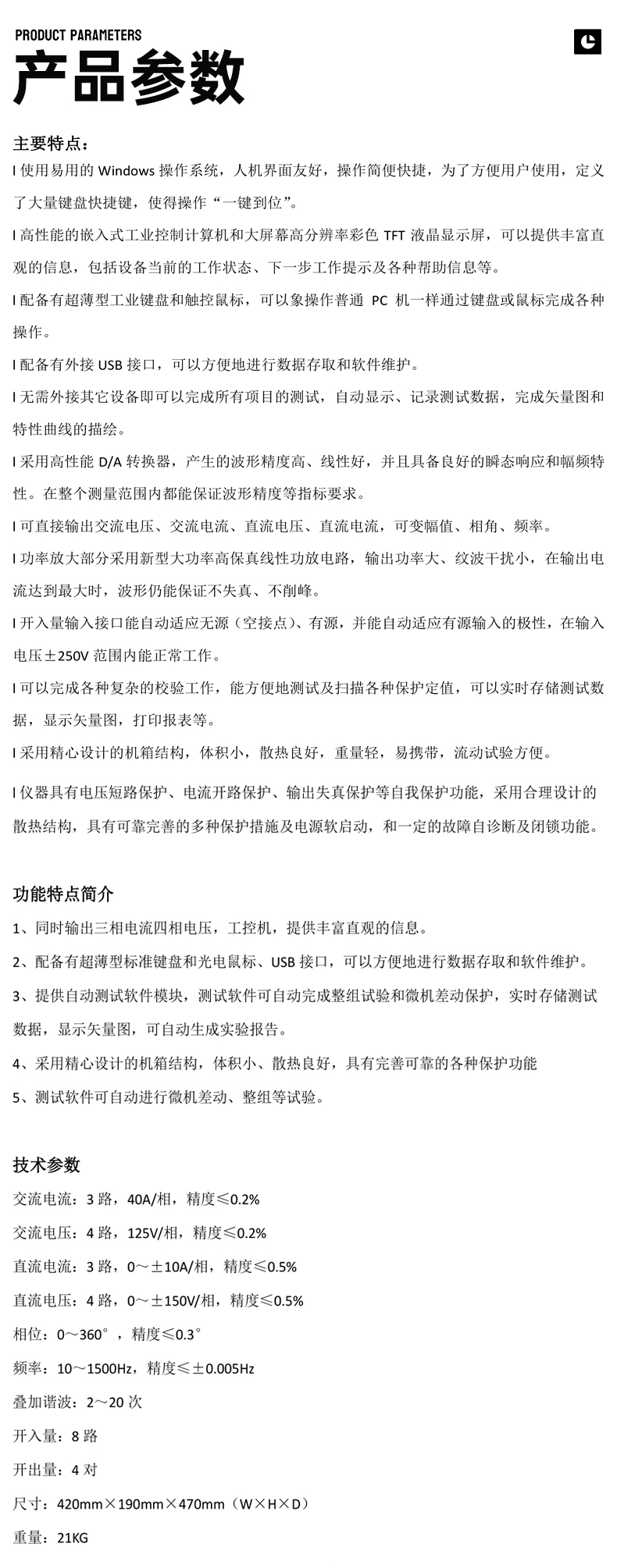

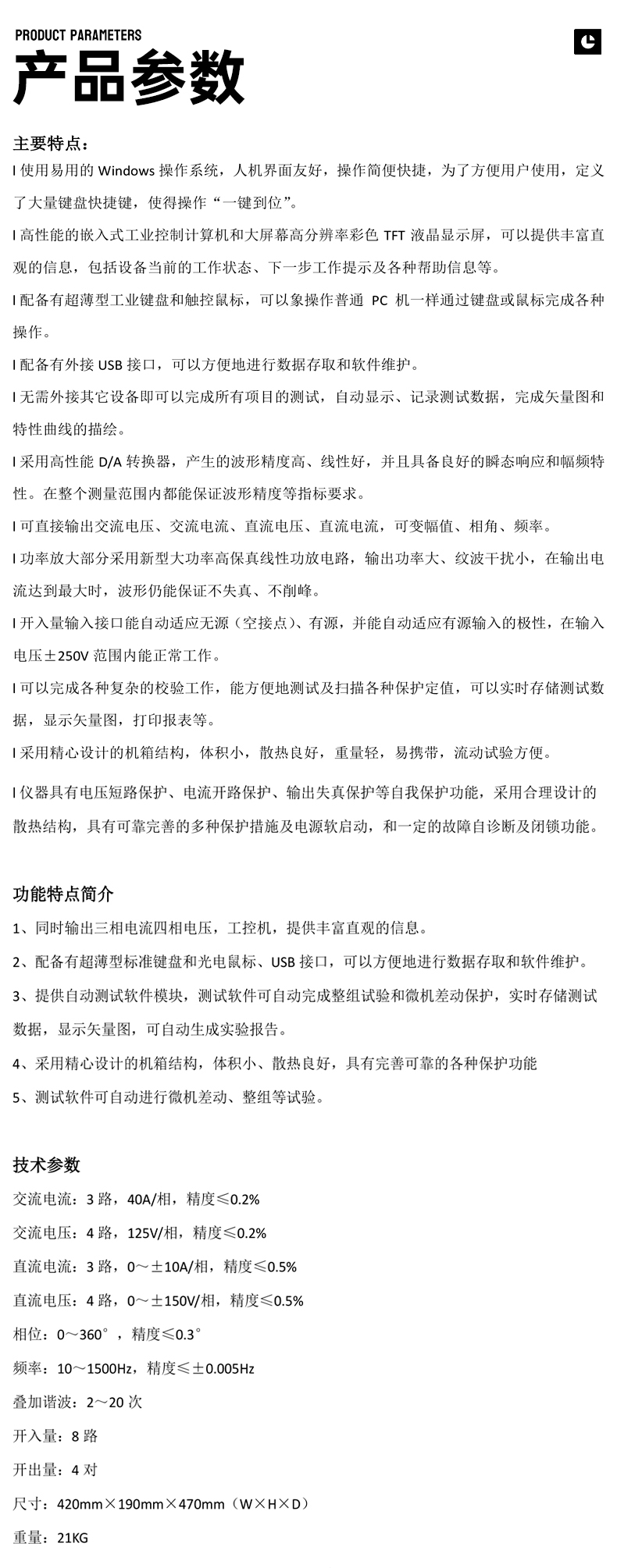

主要参数指标

YC703 六相继电保护综合测试仪

功能特点：

  1、手动试验

21. 可完成各种手动试验，可同时输出四路交流电压和三路交流电流,或直流电压和直流电流. 也可采用GPS启动（内置GPS，选配），实现多套测试仪同时输出。
21. 在试验中可以任意改变一相或多相电压、电流的幅值、相位和频率的大小.每相的频率可以分别设置,可同时输出不同频率的电压和电流.
21. 手动测试可以测试交直流电压继电器、交直流电流继电器、功率方向继电器、频率继电器的动作值和返回值、交直流时间继电器的动作时间以及中间继电器.
21. 动作值和返回值：手动按步长增减交流电压、电流的幅值、频率、相位。使继电器从不动到动作，记录其动作值；再从动作到返回，记录其返回值。

2、 距离保护

21. 本测试模块可进行距离保护定值校验，分析距离保护各段动作      的灵敏性和可靠性。
21. 可一次性自动完成Ⅰ-Ⅳ段距离保护的定值校验，在各个定点倍率值下各种短路阻抗及各种故障类型下的定值校验，也可以针对某一段保护采取全程搜索的方式，搜索出动作阻抗，看是否在误差范围内。

3、阻抗特性

21. 本测试模块用于测试阻抗继电器的动作特性，一般的阻抗继电器可能有过原点或带偏移的圆特性、四边形特性、直线特性等几种，本功能模块能够准确描述任一阻抗继电器的动作特性，即Z(φ)，测试精度可以达到0.01欧姆。

4、精工电流

21. 本测试模块中精工电流特性曲线就是表示阻抗继电器的实际起动阻抗和测量电流之间的关系特性的曲线。测试阻抗型继电器在不同的短路电流下的动作边界，即 Z(I)精工电流特性。

5、整组试验

21. 本测试模块可进行本测试模块可模拟瞬时、永久性的单相接地、相间接地或转换性故障，对距离保护、零序保护装置及重合闸的动作进行整组试验或定值校验。

6、系统测试(零序保护和距离保护可同时测试)

21. 可进行零序保护定值校验，分析零序保护各段动作的灵敏性和可靠性。
21. 可一次性自动完成Ⅰ-III段零序保护定值校验，在各个定点倍率值下各种短路阻抗及各种故障类型下的定值校验。
21. 本测试模块可进行距离保护定值校验，分析距离保护各段动作           的灵敏性和可靠性。
21. 可一次性自动完成Ⅰ-III段距离保护的定值校验，在各个定点倍率值下各种短路阻抗及各种故障类型下的定值校验。

 7、谐波试验

21. 该模块主要用于测试谐波，直流助磁等继电器动作值、返回值，三相电压、三相电流分别独立输出0-13次谐波，各分量的幅值和相位均能实时调整，可以观察各个通道叠加后的基本波形，显示总有效值和谐波畸变率，可以控制通道是否输出。

8、自动试验

21. 自动试验是一个多功能测试模块。交流电压、电流可以单相或全部同时变化，可用于手动或自动测试交、直流电压继电器、交、直流电流继电器、功率方向继电器、频率继电器的动作值和返回值及返回系数，交、直流时间继电器的动作时间。
21. 电压、电流可根据被测继电器的工作特性选取电压、电流频率测试区间，然后采用手动步长增加，寻找动作点或者采用自动测试使输出信号从开始值以一定步长逐渐增加，过程中每步保持时间可设定，输出不间断直到测试结束.

9、毫秒计

21. 用于多种时间间隔的测量。

10、系统振荡

21. 可用于检测保护装置（如距离保护）躲系统振荡的可靠性测试发电机组的失步保护，振荡解列装置的性能。发电机组并网运行时，如果负载变化较大时或线路发生故障，将导致发电机组输出功率发生较大变化，从而导致发电机转速变化，发电机频率与系统频率将发微差，此时系统电压和电流将发生振荡。

11、同期试验

21. 测试同期继电器或同期装置的动作电压、动作频率和动作角度，也可以进行自动调整试验。

12、工频变化量

21. 自动实现工频变化量阻抗元件的测试。

13、状态序列X12

能完成各种手动试验，可同时输出六路交流电压和六路交流电流.

在试验中可以任意改变一相或多相电压、电流的幅值、相位和频率的大小.每相的频率可以分别设置,可同时输出不同频率的电压和电流.

21. 手动测试可以测试交流电压继电器、交流电流继电器、功率方向继电器、频率继电器的动作值和返回值、交流时间继电器的动作时间以及中间继电器.
21. 动作值和返回值：手动按步长增减交流电压、电流的幅值、频率、相位。使继电器从不动到动作，记录其动作值；再从动作到返回，记录其返回值。
21. 用户自由定制的试验方式，程序提供了5种测试状态，所有状态均可以由用户自由设置，状态之间的切换由时间控制或开入量控制。各状态下2对开出量的开合能自由控制，根据用户的设置，能自动实现系统备自投的测试。

14、状态序列

21. 用户自由定制的试验方式，除起始态和结束态外，程序提供了5种测试状态，所有状态均可以由用户自由设置，状态之间的切换由时间控制或开入量控制。各状态下2对开出量的开合能自由控制，可用于模拟保护出口接点的动作情况，根据用户的设置可以完成整组试验的测试。

15、UIFT曲线

21. I/t特性曲线测试用于测试过流继电器的电流动作时间特性。
21. U/t特性曲线测试用于测试电压继电器的动作时间特性。
21. F/t特性曲线测试用于测试频率继电器的频率动作时间特性。

16、六相电流

21. 用户设定任意六相电流数据，校验变压器差动试验等实验。根据差动试验的要求改变任意相的相位 。

17、频率试验

21. 频率试验用于测试频率继电器、低周减载装置等的动作值、动作时间、dv/dt闭锁、df/dt闭锁、电压闭锁值和电流闭锁值。

18、故障回放

21. 将以COMTRADE（Common Format for Transient Data Exchange)格式记

录的数据文件用测试仪播放，实现故障重演。

19、差动试验

测试差动继电器或差动保护的比例制动特性曲线和谐波制动特性等。

YC703 六相继电保护综合测试仪

软件界面功能简介：
