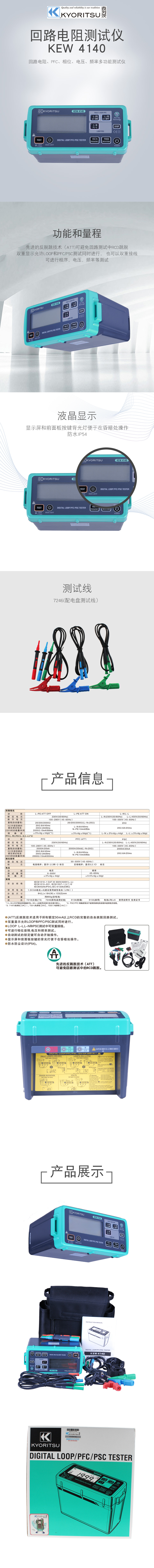

回路电阻测试仪 KEW4140
订货号： 品牌：日本克列茨(KYORITSU) 类别：电工仪表 / 电力仪器
¥ /件
| 测试电流量程 | 20/200/2000Ω |
| 电 阻 范 围 | 20Ω:6A/40ms |
| 最小 分辨率 | ±3%rdg±4dgt(*1) |
| 准 确 度 | ±3%rdg±4dgt(*1) |
|
路阻抗 |
|||
|
功 能
|
L-PE ATT OFF
|
L-PE ATT ON
|
L-N / L-L
|
|
额 定
电 压
|
230V（50/60Hz）
|
L-N:230V（50/60Hz）
L-L:400V（50/60Hz）
|
|
|
操 作
电 压
|
100~280V（45~65Hz）
|
100~500V（45~65Hz）
|
|
|
量程（自动量程）
|
20/200/2000Ω
|
20/200/2000Ω(L-N<20Ω)
|
20Ω
|
| OΩ外部回路的额定电流：230V时的数量/时间 |
20Ω:6A/40ms
200Ω:2A/20ms 2000Ω:15mA/500ms |
L-N:6A/60ms
N-PE:10mA/约5s |
20Ω:6A/20ms
|
|
精 确 度
|
±3%rdg±4dgt(*1)
|
±3%rdg±6dgt(*1)
|
L-N:±3%rdg±4dgt
L-L:±3%rdg±8dgt
|
|
PFC(L-PE)/PSC(L-N/L-L)(*2)
|
|||
|
功 能
|
PFC
|
PFC (ATT)
|
PSC
|
|
额 定 电 压
|
230V(50/60Hz)
|
L-N:230V(50/60Hz)
L-L:400V(50/60Hz)
|
|
|
操 作 电 压
|
100~280V(45~65Hz)
|
100~500V(45~65Hz)
|
|
|
量程（自动量程）
|
2000A/20kA
|
2000A/20kA(L-N<20Ω)
|
2000A/20kA
|
|
OΩ外部回路的额定电流：230V时的数量/时间
|
20Ω:6A/40ms
200Ω:2A/20ms 2000Ω:15mA/500ms |
L-N:6A/60ms
N-PE:10mA/约5s |
20Ω:6A/20ms
|
|
相位旋转
|
|||
|
额 定 电 压
|
50~500V（45~65Hz）
|
||
|
标 志
|
电流相序：显示1.2.3和 ¤ 标志 反相相序：显示3.2.1和¤标志
|
||
|
电 压
|
|||
|
功 能
|
电压/频率 | ||
|
测 试 量 程
|
0~500V/45~65Hz
|
||
|
精 确 度
|
±2%rdg±4dgt/±0.5%rdg±2dgt
|
||
|
规格
|
|||
|
安 全 规 格
|
IEC61010-1 CAT.III 300V(500V L-L)
IEC61010-031, IEC61557-1,3,7,10
IEC60529(IP54),IEC 61326(EMC)
|
||
|
电 源
|
1.5V/AA电池×6(建议使用碱性电池(LR6))
|
||
|
外 形 尺 寸
|
84(L)×184(W)×133(D)mm
|
||
|
重 量
|
约860g(含电池)
|
||
|
附 件
|

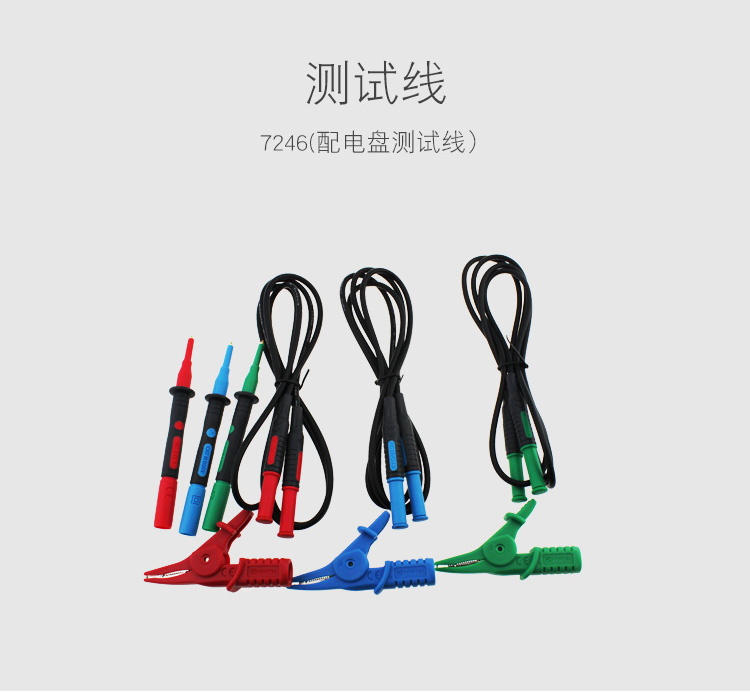

7218(主线)(*3) 7246(配电盘测试线) 9156(软箱) 9155(肩带) 电池LR6×6 使用说明书 校准证书
|
||
.gif)
.gif)
* （ATT）反跳脱技术适用于所有额定30mA以上RCD的完整的自由跳脱回路测试。
* 双重显示允许LOOP和PFC/PSC测试同时进行。
* LOOP L-L,L-N和PSC测试中科双重接线。
* 可进行相位旋转，电压和频率测试。
* “自动”测试的锁定键可自动开始操作。
* 显示屏和前面板按键的背光灯便于在昏暗处操作。
* 防水防尘设计（IP54）。
* 设计符合国际安全规格IEC61010-1 CAT.III 300V（500V L-L）。
|
附 件
|
7218(主线)(*3) 7246(配电盘测试线) 9156(软箱) 9155(肩带) 电池LR6×6
使用说明书 校准证书
|
||
