导通测试
|
测试范围
|
20/200/2000Ω(自动量程)
|
|
开路电压
|
>6V
|
|
|
短路电流
|
>200mA DC
|
|
|
精度
|
±(1.5%rdg+3dgt)
|
|
|
绝缘测试
|
测量范围
|
20/200Ω(自动量程)
|
|
测试电压
|
250V/500V /1000V DC
|
|
|
开路输出电压
|
250V+40%-0% 500V+30％-0％ 1000V+20％-0％
|
|
|
额定电流
|
>1mA
|
|
|
精度
|
±(1.5%rdg+3dgt)
|
|
|
回路电阻测试
|
额定电压
|
230V AC+10%-15%(50Hz)
|
|
阻抗范围
|
20/2000Ω
|
|
|
额定测试电流
|
20/200/2000Ω 25A (20Ω量程) 15mA(200Ω量程）
15mA(2000Ω) |
|
|
精度
|
20Ω:±3%rdg+4dgt; 200Ω:±3%rdg+4dgt; 2000Ω:±3%rdg+4dgt;
|
|
|
R
C D 测 试 |
测量额定电压
|
230V AC+10%-15%(50Hz)
|
|
测试电流
(测试电流时间) |
RCD×1/2: 10,30,100,300,500,1000mA |
|
|
精度
|
跳脱电流 230V时测试电流的+10％-0％ |
|
|
PSC
测试 |
额定电压
|
230V AC+10％-15％（50Hz）
|
|
PSC范围
|
200A(15mA测试电流) 2000A(25A测试电流) 20kA(25A测试电流)
|
|
|
一般规格
|
安全规格
|
IEC61010-1CAT.III 300V 污染度2， IEC61557 IEC60529(IP54)
|
|
耐电压
|
3700V AC 1分钟
|
|
|
电源
|
LR6(1.5V)或R6P×8
|
|
|
外形尺寸
|
130(L)×183(W)×100(D)mm
|
|
|
重量
|
约1100g（含电池）
|
|
|
附件
|

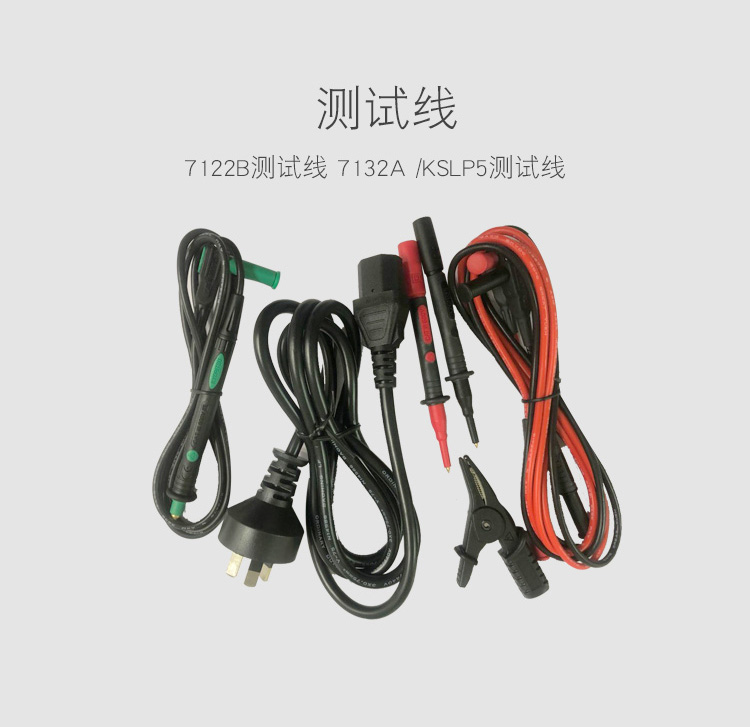

7122B（测试线），KAMP10（IEC连接测试线），KSLP5(延长接地探棒)，
7132A（测试线），9121（肩带）9092（线箱） 电池LR6或R6P×8 使用说明书 |
|
|
可选件
|
OME DIEC 7133B（配线盘测试器） |
.jpg)
.gif)
* 通电回路警告灯。
* 250/500/1000V3个量程电压输出。
* 回路电阻和PSC测试：
200Ω/2000Ω量程中使用15mA测试电流（无RCD跳脱）。
* RCD量程中相位角选择。
* 导通测试的极性转换开关和自动调零功能。
* 用于回路电阻测试的外接金属接地探棒
|
附件
|
7122B（测试线），KAMP10（IEC连接测试线），
KSLP5(延长接地探棒)，7132A（测试线），9121（肩带）
9092（线箱） 电池LR6或R6P×8 使用说明书
|
|
可选件
|
OME DIEC 7133B（配线盘测试器） |
