YC2080 系列交直流高压数字分压器

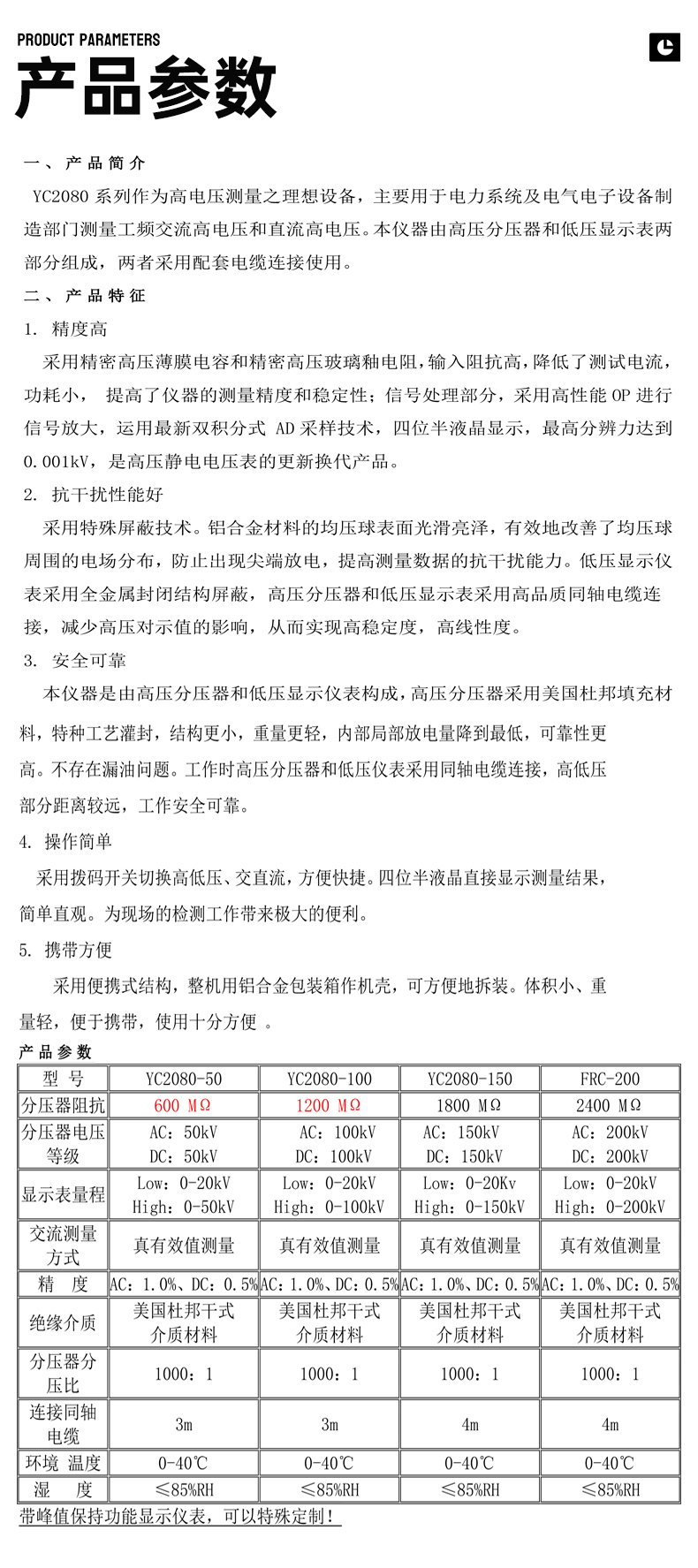

产品参数
|
型 号 |
YC2080-50 |
YC2080-100 |
YC2080-150 |
YC2080-200 |
|
分压器阻抗 |
600 MΩ |
1200 MΩ |
1800 MΩ |
2400 MΩ |
|
分压器电压等级 |
AC：50kV DC：50kV |
AC：100kV DC：100kV |
AC：150kV DC：150kV |
AC：200kV DC：200kV |
|
显示表量程 |
Low：0-20kV High：0-50kV |
Low：0-20kV High：0-100kV |
Low：0-20Kv High：0-150kV |
Low：0-20kV High：0-200kV |
|
交流测量 方式 |
真有效值测量 |
真有效值测量 |
真有效值测量 |
真有效值测量 |
|
精 度 |
AC：1.0%、DC：0.5% |
AC：1.0%、DC：0.5% |
AC：1.0%、DC：0.5% |
AC：1.0%、DC：0.5% |
|
绝缘介质 |
美国杜邦干式 介质材料 |
美国杜邦干式 介质材料 |
美国杜邦干式 介质材料 |
美国杜邦干式 介质材料 |
|
分压器分 压比 |
1000：1 |
1000：1 |
1000：1 |
1000：1 |
|
连接同轴 电缆 |
3m |
3m |
4m |
4m |
|
环境 温度 |
0-40℃ |
0-40℃ |
0-40℃ |
0-40℃ |
|
湿 度 |
≤85%RH |
≤85%RH |
≤85%RH |
≤85%RH |
YC2080 系列交直流高压数字分压器
产品特征
1. 精度高
采用精密高压薄膜电容和精密高压玻璃釉电阻，输入阻抗高，降低了测试电流，功耗小， 提高了仪器的测量精度和稳定性；信号处理部分，采用高性能OP进行信号放大，运用最新双积分式 AD采样技术，四位半液晶显示，最高分辨力达到0.001kV，是高压静电电压表的更新换代产品。
2. 抗干扰性能好
采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽，有效地改善了均压球周围的电场分布，防止出现尖端放电，提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽，高压分压器和低压显示表采用高品质同轴电缆连接，减少高压对示值的影响，从而实现高稳定度，高线性度。
3. 安全可靠
本仪器是由高压分压器和低压显示仪表构成，高压分压器采用美国杜邦填充材料，特种工艺灌封，结构更小，重量更轻，内部局部放电量降到最低，可靠性更高。不存在漏油问题。工作时高压分压器和低压仪表采用同轴电缆连接，高低压部分距离较远，工作安全可靠。
4. 操作简单
采用拨码开关切换高低压、交直流，方便快捷。四位半液晶直接显示测量结果，简单直观。为现场的检测工作带来极大的便利。
5. 携带方便
采用便携式结构，整机用铝合金包装箱作机壳，可方便地拆装。体积小、重量轻，便于携带，使用十分方便 。
YC2080 系列交直流高压数字分压器
产品简介
YC2080系列作为高电压测量之理想设备，主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。

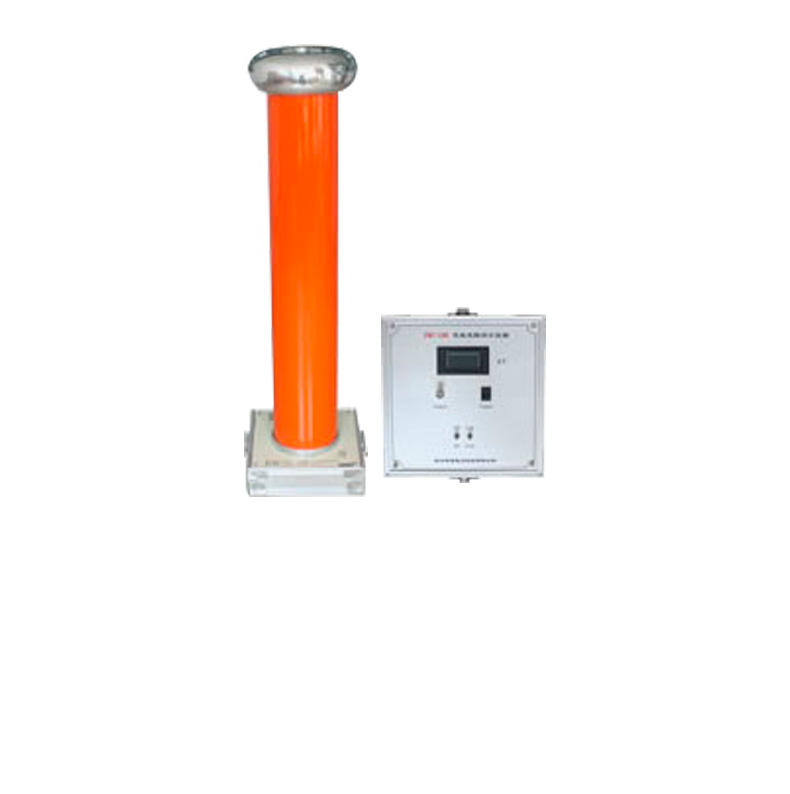

本仪器由高压分压器和低压显示表两部分组成，两者采用配套电缆连接使用。
