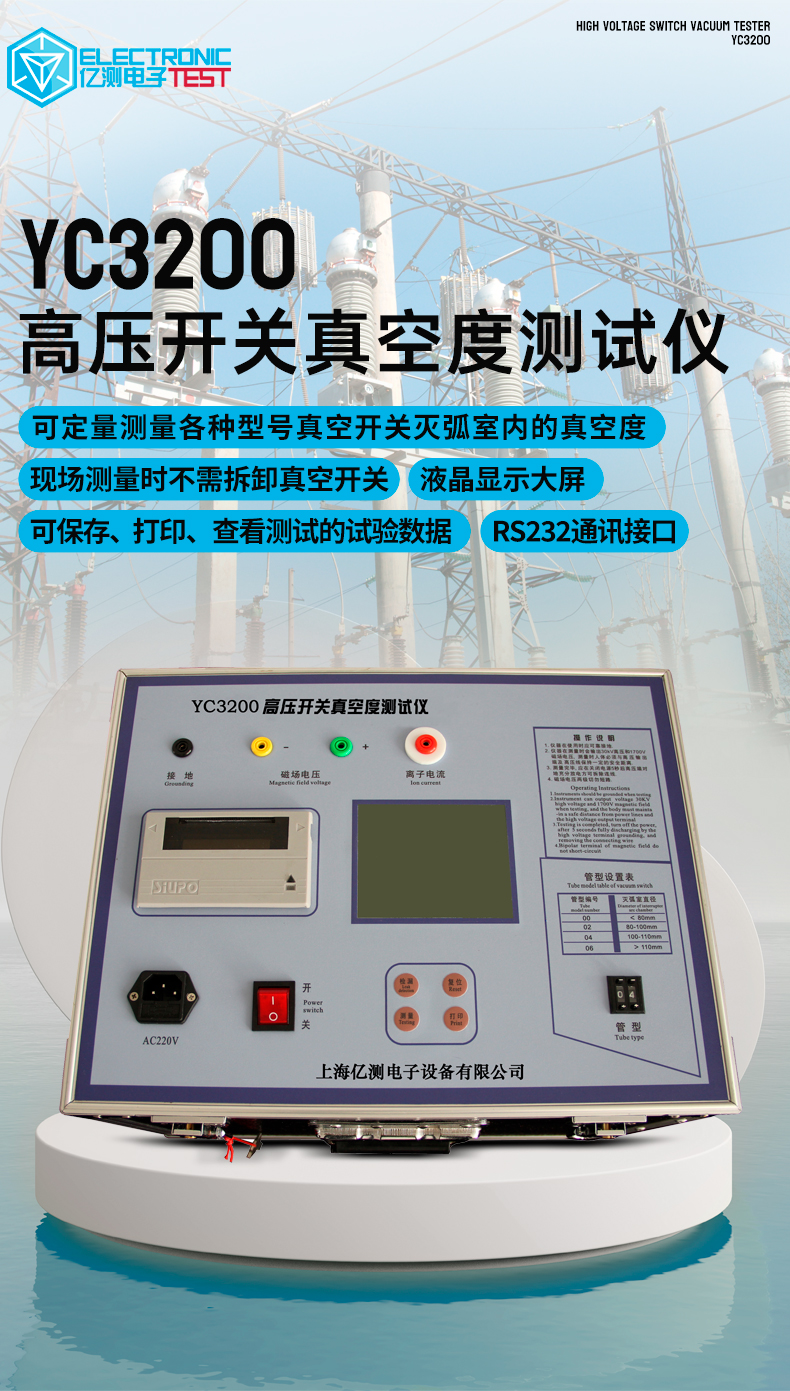

YC3200高压开关真空度测试仪

订货号：YC3200 品牌：亿测电子类别：电工仪表 / 电力仪器

YC3200高压开关真空度测试仪

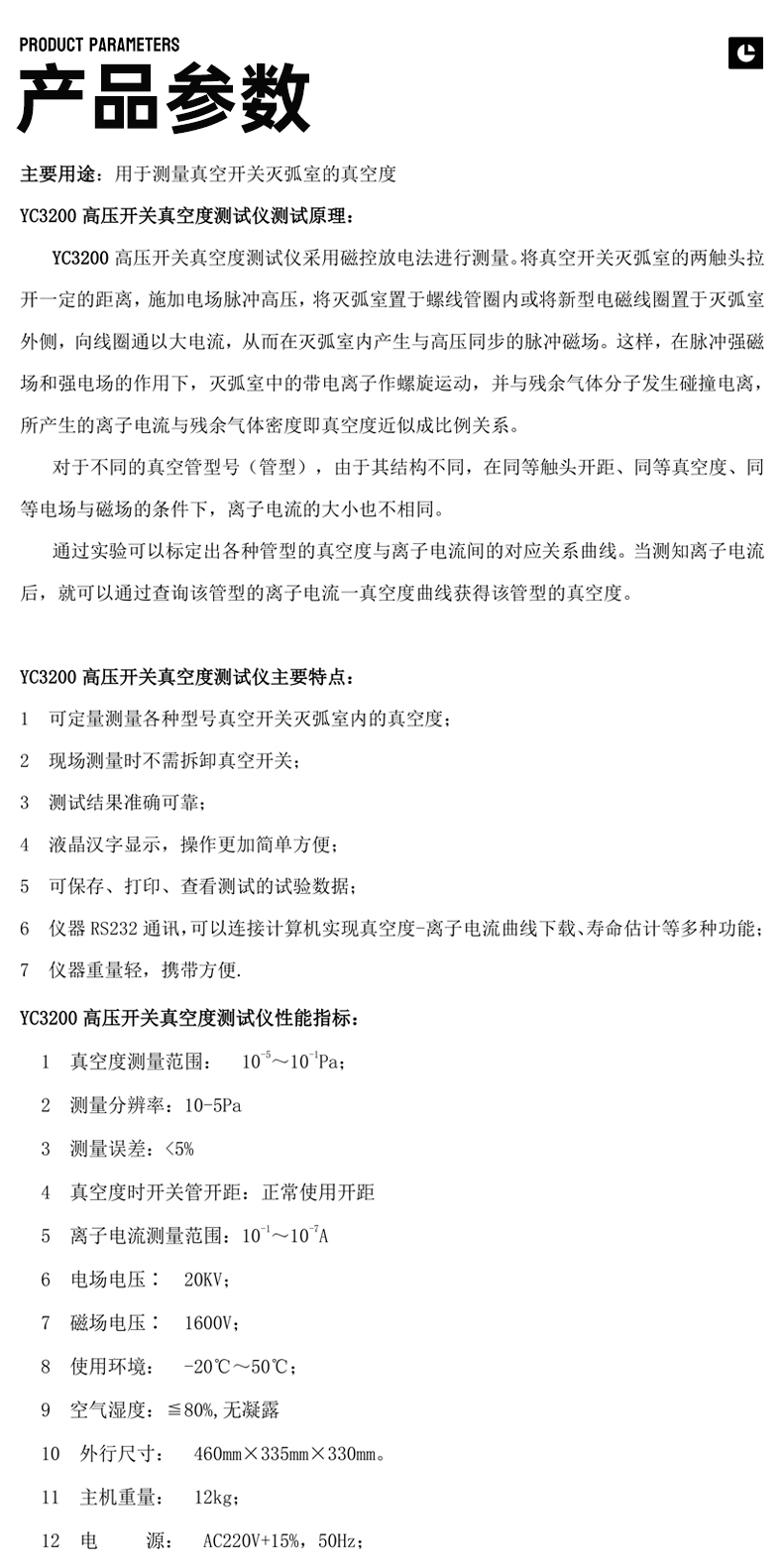

性能指标：

1 真空度测量范围： 10^-5～10^-1Pa；

2 测量分辨率：10-5Pa

3 测量误差：<5%

4 真空度时开关管开距：正常使用开距

5 离子电流测量范围：10^-1～10^-7A

6 电场电压∶ 20KV；

7 磁场电压∶ 1600V；

8 使用环境： -20℃～50℃；

9 空气湿度：≦80%,无凝露

10 外行尺寸： 460mm×335mm×330mm。

11 主机重量： 12kg；

12 电源： AC220V+15%，50Hz；

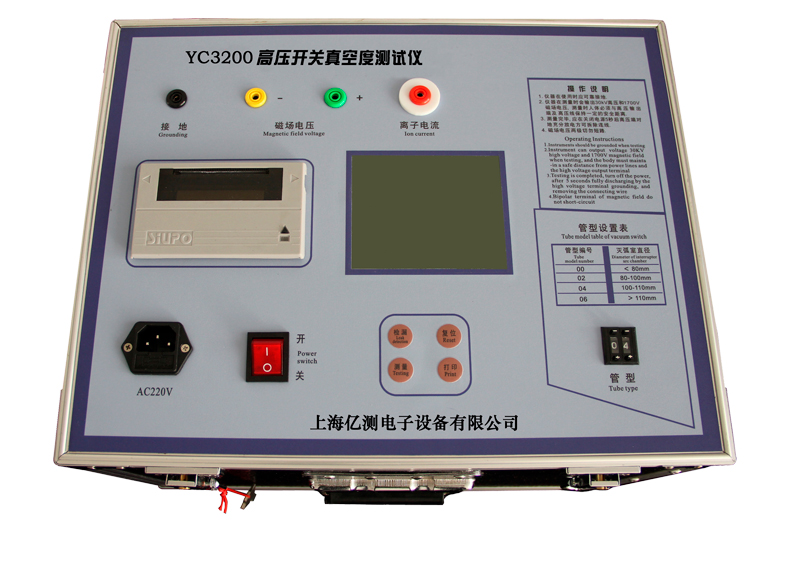

YC3200高压开关真空度测试仪

主要特点：

1 可定量测量各种型号真空开关灭弧室内的真空度；

2 现场测量时不需拆卸真空开关；

3 测试结果准确可靠；

4 液晶汉字显示，操作更加简单方便；

5 可保存、打印、查看测试的试验数据；

6 仪器RS232通讯，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能；

7 仪器重量轻，携带方便.

YC3200高压开关真空度测试仪

测试原理：

YC3200高压开关真空度测试仪采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，

将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。

这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，

所产生的离子电流与残余气体密度即真空度近似成比例关系。

对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。

通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。

当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。
